使用環境條件
◆ 該設備輸入電機電源電壓：三相380V；輸入激磁電源電壓：220V（請使用原廠配電源線，左零線右火線）。
◆ 使用環境溫度>0℃。
◆ 保證電氣部分干燥，不得淋雨、浸水。

安全使用注意事項
◆ 保證電氣部分絕緣，防止觸電。
◆ 設備必須接地。

工作原理及結構

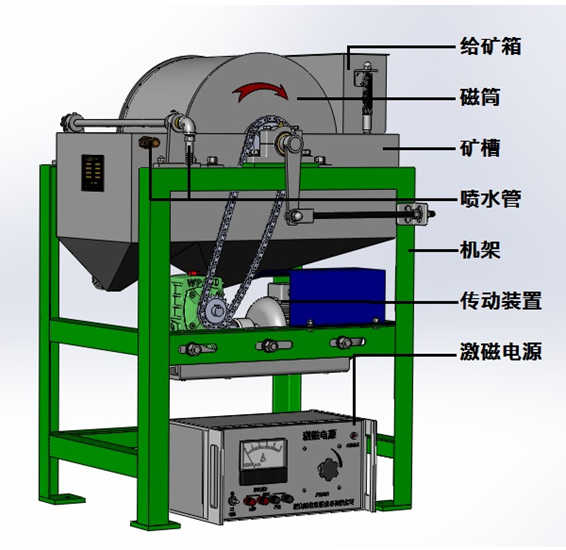

◆ XCRS型鼓形濕式弱磁選機是由磁選機主體及激磁電源兩部分所組成。
磁選機主體主要包括：（1）機架、（2）磁鼓、（3）礦槽、（4）噴水管、（5）傳動裝置、（6）給礦箱
     ○ 機架：由角鋼焊制，為整個機器的支承部分。
     ○ 磁鼓：內裝有四個激磁線圈及磁鐵芯，并在其排礦側裝有一個沒有激磁線圈的附加磁極，以利于卸礦，這五個磁極形成扇形固定在心軸上，芯軸通過支承軸瓦固定在機架上，圓筒用非磁性材料鋁及不銹鋼制成，扇形線圈的連接以形成在每磁極掌上磁場極性的交變，礦粒每通過一個磁極即翻轉達180度，在磁攪拌的作用下，可以改善磁性產品的質量。在芯軸的一端，為外伸結構，可以用螺桿，使磁鼓內磁極繞軸向旋轉，以適應不同礦種的選別需要。
     ○ 傳動裝置：安裝在機架的底部一側，為了降低整機的重心，傳動部分由三項交流電動機及蝸輪、蝸桿變速箱所組成，變速箱的輸出通過鏈條傳動至磁鼓，帶動磁鼓旋轉（磁極是不隨之轉動的），磁鼓的轉速為恒轉速25轉/分，磁鼓旋轉力方向與給礦方向一致。
     ○ 礦槽：由不銹鋼板焊制而成，用螺絲固定在機架上；在礦槽的給礦側設有保持液面高度的溢流口，在排精礦槽下部設有接精礦嘴以便接礦。      ○ 噴水管：安裝在機架上的一根帶孔銅管，與室內水源相接，用于磁鼓上精礦的沖洗，噴水角度可以通過旋轉噴水管進行調節。
     ○ 給礦箱：箱體由不銹鋼板焊接而成，其作用是保證給礦時的均勻性。

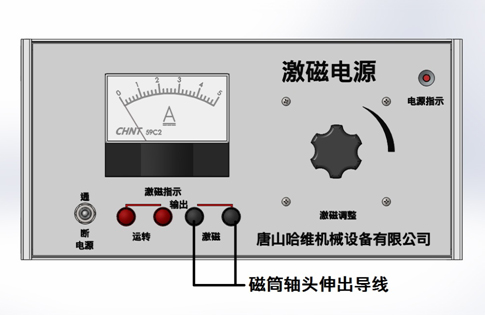

◆ 激磁電源為一單獨的硅橋式整流電源、其輸出是通過調壓器手柄進行調整（注意：最大電流不得超過2.8A）。
安裝、使用
◆ 安裝
本機開箱后，可放在一般車間或?qū)嶒炇移降厣?，先清理包裝油脂，檢查運輸途中緊固件及電器元件焊接處有無松動脫落，在考慮到與其它配套設備的檢查和維修方便，同時也要考慮電源、自來水及廢水的排出。
磁筒軸頭伸出導線接激磁電源“激磁”兩個接線柱；
電機需另外接通三相四線制電源，試運轉，使磁筒沿紅色箭頭所示方向轉動，觀察各部分正常后即可使用。如發現磁筒轉向相反，則可將傳動電機三根接線任意調換其中兩根即可。
◆ 使用
     ○ 接通電源，打開電源開關，電源指示燈亮，調節激磁電源旋鈕，此時有激磁電流輸出。
     ○ 接通電機電源開關，磁鼓按正常方向旋轉。
     ○ 旋轉調整磁極的位置，使扇形磁極置所需位置，調整調壓器旋鈕，使輸出直流電流在所需值（極限使用值為2.8A）。
     ○ 給礦并同時開啟噴水管(水壓≥0.1Mpa)。
     ○ 給礦完畢后，切斷電機電源開關，使轉筒停止旋轉，關閉反沖水管及噴水管，然后排接尾礦。
     ○ 排接精礦。
     ○ 切斷激磁電源，斷磁。
     ○ 再次沖洗尾礦槽，并把這二種產品合并為精礦產品。
     ○ 操作完畢后，進行一次徹底沖洗；調壓器旋鈕歸零，切斷電源開關，再將整機電源切斷，一次試驗即告結束。

維護、保養
◆ 使用前對設備轉動部分、電器元件等各處進行認真檢查，確認設備處于正常狀態，方可使用。
◆ 本設備連續工作時間不可超過3小時。
◆ 減速箱潤滑劑為L-CKE320蝸輪蝸桿潤滑油，初次使用72小時后全部更換，以后每2500小時更換一次；鏈條每班涂抹3號鋰基潤滑脂。
◆ 設備使用過程中，若激磁電源保險燒斷，必須先檢查有無短路才能更換；嚴禁使用不合格的保險管或用銅絲直接接通。
◆ 磁筒為精密設備，嚴禁敲打撞擊磁筒表面。

故障分析與排除
◆ 打開激磁電源開關，電源指示燈不亮，檢查激磁電源后保險管是否熔斷。
◆ 設備運轉有異響，檢查鏈條松緊，適當調節傳動底板位置張緊鏈條。

安全保護裝置及事故處理
◆ 保證電氣部分絕緣，防止觸電，設備必須接地。
◆ 出現故障立即斷電停車。

運輸、儲存
◆ 設備運輸、儲存過程中嚴禁雨淋水浸。

開箱及檢查
◆ 設備卸車前先檢查外觀有無明顯變形、損傷，發現問題立即通知供貨方，如無問題再卸車、調試。
