XCGS-50磁選管
主要用途
磁選管又名戴維斯管。它適用于選煤、礦山、冶金、地質等實驗室。用來測定強磁性礦石的磁性成分含量，為礦石的分選提供參考數據。
XCGS-50磁選管是在傳統國標型磁選管基礎上的改進產品，在測量原理及使用方法步驟等方面完全嚴格的按照國家標準執行。其間對設備的整體結構及操作控制部分進行了創新升級。設備整體采用了新型結構設計，外形美觀大方，使用方便。操作簡單，磁場強度無級線性調節，測量準確、運行可靠。為了保證測量的準確性，每一臺磁選管均在出廠前做了磁場強度的標定，完全符合《選煤用磁鐵礦粉實驗方法》（GB/T18711-2002第七節）對實驗設備的要求。
使用環境條件
◆ 該設備輸入電源電壓：220V（請使用原廠配電源線，左零線右火線）。
◆ 使用環境溫度>0℃。
◆ 保證電氣部分干燥，不得淋雨、浸水。
安全使用注意事項
◆ 保證電氣部分絕緣，防止觸電。
◆ 設備必須接地。
工作原理
XCGS-50型磁選管是在C形電磁鐵的兩極之間，裝有玻璃管，作往復移動和旋擺。被分選的試樣，在通過磁場區域時，磁性物附著于管壁，非磁性物在機械運動中被水沖刷而排出。
結構簡介

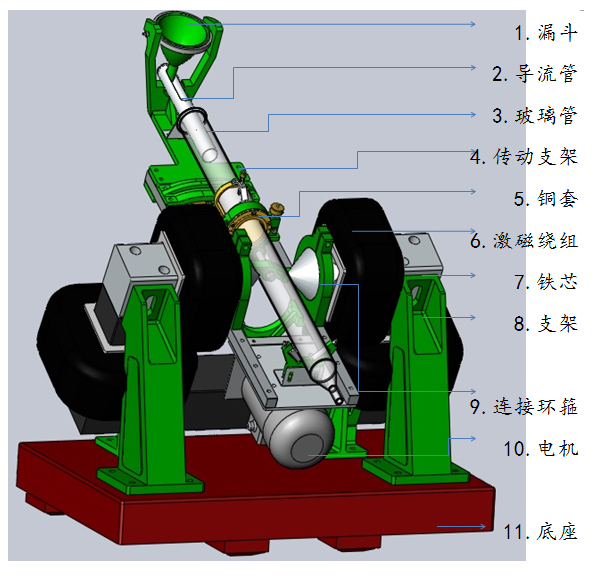

XCGS-50型磁選管的組成，如下圖所示：
○ 支架(8)安裝在底座(11)上，用來支撐C形鐵芯(7)和激磁繞組(6)。
○ 在鐵芯上磁極端裝有連接環箍(9)，用來連接傳動支架(4)。松開環箍上兩邊螺母，可調節玻璃管安裝角度，一般為30度，調整完后，擰緊連接環箍上兩邊螺母。注意不要擰得過緊，以傳動機架不能轉動為止。
○ 玻璃管(3)被固定在銅套(5)中，通過連接環箍(9)架在兩磁極之間。用手先拿住玻璃管，松開調節螺栓，可以調節玻璃管位置，調好后擰緊螺栓。
○ 電機通過曲柄使玻璃管作旋擺運動。 玻璃管行程40mm，旋擺60度。
安裝、調試
◆ XCGS-50型磁選管的主機和激磁電源只需要安放在木制的機座上，在使用前應剝?nèi)ト堪b紙，擦凈防銹油并檢查全部緊固螺釘是否松動，在確認機械運轉部分和激磁電源箱各接頭連接正常，接電時請使用原廠配電源線，并保證電源左零線右火線，否則設備帶電，確定后必須安裝接地線，方可使用。
◆ 接通激磁電源和主機上的激磁和電動機運轉的電源，即可開機試運轉（其激磁電流最大可調整到4A）。用橡膠軟管接通玻璃管注水。軟膠管連接在玻璃管上端的漏斗里。一根短的軟膠管套在玻璃管下端尖細錐形管上，并裝上夾子，以調整沖水的流量。
使用、維護
◆ 首先，檢查電源是否正常，接線是否正確，玻璃管位置是否合適。手動盤車，確保設備運行正常。
◆ 將烘干的試樣裝入一個容積為1000ml燒杯中，加入約500ml水，攪勻并靜置約5分鐘，攪拌時要確保顆粒充分地濕潤。
◆ 打開電源開關，旋轉激磁電源旋鈕，調節磁場至所需磁場強度值。此時，磁極兩端達到了所需磁場強度。磁場強度是根據磁性物磁性強弱及現場對磁性物要求來調節的，一般所取試樣含磁性物15g～20g較為合適。如果試樣中磁性物很少或磁性物磁性較弱，磁場強度應提高。也可根據現場對磁性物磁性要求來確定磁場強度。一般將磁場強度調整到150mT～250mT。
◆ 將“運轉”開關打開。此時，電機帶動傳動機構及玻璃管開始工作。
◆ 用管夾夾緊玻璃管下端出口軟管，先往玻璃管加入清水，直到水面高于兩磁極約50mm處(確保下一步所加磁性物懸浮于水中)，然后將燒杯中的磁性物混合液體緩緩地倒入漏斗(玻璃管中液面不得太高，約距漏斗處50mm，確保液體不從玻璃管上口溢出)，同時打開玻璃管下部管夾，使液體緩緩流入容積為2500ml的燒杯中。玻璃管及其中液體在運動中，磁性物混合液體均倒入玻璃管后，再緩緩加入清水(確保磁性物懸浮于水中)，非磁性物質隨水流下沉直至排出管外，磁性物顆粒在磁力作用下附著于管壁兩磁極處，直至排出液體不再含雜質。
◆ 當排出液體不再含雜質時，停止加入清水，用管夾夾緊排水軟管。將“運轉”開關斷開。電機停止工作。松開管夾，排出玻璃管內清水。
◆ 在玻璃管出口處放一個干凈、干燥的燒杯。然后將激磁電源旋鈕轉至零，斷開電源開關，同時從漏斗處慢慢加入清水沖刷，把磁性物從玻璃管中沖洗干凈，收集到燒杯中。
故障分析與排除
◆ 打開電源開關設備無法運轉，檢查激磁電源后保險管是否熔斷。
◆ 設備運轉有異響，檢查托管及蝸輪、蝸桿等易損件部位是否磨損。
安全保護裝置及事故處理
◆ 保證電氣部分絕緣，防止觸電，設備必須接地。
◆ 出現故障立即斷電停車。
保養、維護

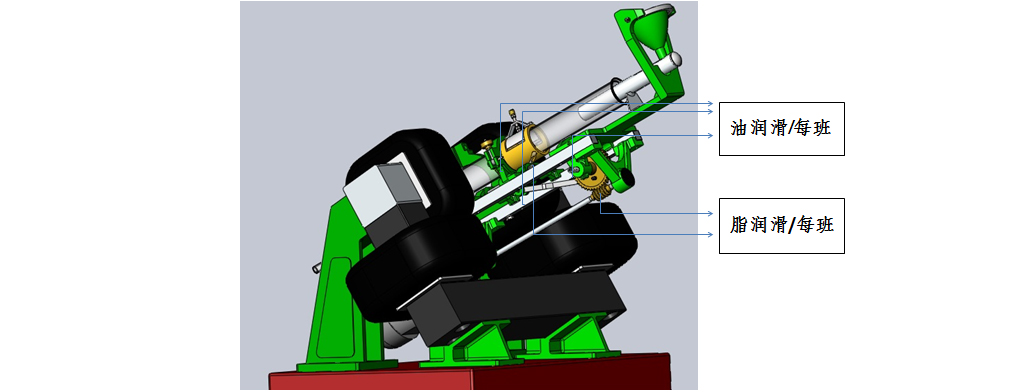

◆ 按下圖潤滑保養：
運輸、儲存
◆ 設備運輸、儲存過程中嚴禁雨淋水浸。
開箱及檢查
◆ 設備卸車前先檢查外觀有無明顯變形、損傷，發現問題立即通知供貨方，如無問題再卸車、調試。
